废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗（包括装配用的各种工具），要用不起毛的软质布料擦拭各零件，并放置在清洁的场所，同时在装配前各零件均应检查合格，必要时涡轮转子压气机叶轮及其组合部件应复校动平衡，拣后进行重装。

  配置进程及特别注意点方式。  ①把在期间壳的压气机端朝上，将板压缩螺旋弹簧卡环装到压气机端滚动滚柱联轴器座孔里侧环槽中，要留意千万不要碰伤轴孔。而后放进去抹上清理汽车机油的滑动滚动滚柱联轴器，转矩环再倒入同一板压缩螺旋弹簧卡环。在装滑动滚动滚柱联轴器时，要要留意把内侧有油槽的一边积极向上。在每隔板压缩螺旋弹簧卡环倒入后，均要检修卡环可否完成进环井内。

  ②把中心壳的蜗轮增压端朝上好比步①里面 述次序将扭簧卡环、波动联轴器、扭力环循序装人蜗轮增压端联轴器孔中，在装波动联轴器时要特别留意把两侧有油槽的一面向前。

  ③用细绳子建设的多个圆环图套在手上，将多个浮力密闭垫性能环张开嘴，套人泄压阀电机转子轴密闭垫性能环槽中，关注是不能用劲过猛，免得出现浮力密闭垫性能环永远发生形变或碎裂。

  ④在使用齿轮定子轴上若干弹性密闭隔绝性环时封口所在位置应错头180°，然后呢在密闭隔绝性环上抹上清洗汽车机油，小心留意地将定子插到里头壳中去，件套时需注意尽量不要使轴上台讲话阶及管螺纹碰伤上浮轴套里孔外表面。为避免 件套时环从一半滑出或裂开，弹性密闭隔绝性环对应于定子轴的位叠要居中，并依附里头壳座孔上锥面作教育引导，使之能能顺利滑人密闭隔绝性环座孔中。

  ⑤手去托住已装人群·中心壳的泄压阀风轮，将泄压阀风轮进出口处六角形台肩夹在台虎钳上，井手去慢慢扶助中心壳不使发生出乎意料的倾俩，准备要避免泄压阀旋转叶轴从文中心壳中滑小。

  ⑥将转矩片和隔陷井在轴上，再放进抹上清理润滑油的转矩滚针轴承套，小心转矩滚针轴承套平米上端的进油孔要向外改变方向当中壳上的进油孔，随后放上止动垫圈，紧固4个螺拴后，将止动垫圈翻边保险服务，锁起来4个螺栓标准。随后再将其他块转矩片套在轴上及倒入挡油板，小心挡油板上的导油舌，一定要伸入回油腔。

  ⑦将已装配有弹性密闭环的轴封抹上除污齿轮油后安装压气机端气封板上特定的座孔中去，安装前将俩个环的留孔部位安排好，使之相隔180°，另将“o”形胶密闭陷井人压气机气封板儿外圆的环槽中，要想利于压入后面壳，胶密闭圈外圆面上上非常合适抹去些薄齿轮油，再压人后面壳机身中去。

  ⑧在摆正电机定转子及压气机扇叶上动动稳定性机标识后套上压气机扇叶，将自锁螺母拧上并紧固至与轴一端上的动动稳定性机谱号摆正到止【于此的紧固扭力为39～44N.m (4-4.5kgf.m)】，在紧固时不能够接受压气机扇叶比于轴有晃动（若压气机扇叶不能够能顺利套入轴上时，可将压气机扇叶渗入滚水调温后再套入）。

  ⑨从台虎钳上拆卸已精好的组合式件，按越来标志存放在无叶蜗壳中，关注在组装时要错位立即碰伤蜗轮叶轮叶片新锐的部分，而后再装上锅轮端销钉及止动螺母，扭松六角螺母【扭松扭矩为39N .m (4kgf．m)】后，将止动螺母翻边加锁3个螺母。

  ⑩将压气机身摆正标上装到中壳中去，配置前先将“v”形夹箍套耳垂壳，并目光配置时不要再倾斜，防止压气机身脚弧那环节碰伤压气机桨叶茶叶超一流那环节，装上“v”形夹箍并锁紧高强螺栓【锁紧力距为14.7N -m (1.5kgf - m)】。  在里面壳进油孔中流入洗涤汽车机油后，拿手摇动风轮应灵巧电动机，井细致测听，查看有元碰擦声。

  总装完后，应该对下列关于几项做出测定。  1.锅轮压气机滑片载荷手机端量的预估，把有千分表的吸铁表座都放在蜗壳用于出口商法兰部空间图形图上，将千分表的预估棒最末端顶在锅轮风扇叶片用于出口商处的六角形台肩空间图形图上，就用手推拉滑片轴即测出比较大载荷手机端量，其值应小于等于0. 25mm，若不超此值，则应进十步观察止推轴套及转矩片等各女子组合件。此法可以于增压器机壳已装在空调机组情形下的法测定。

  2.压气机径向油隙，拿手指从径向压定子和转子轴上自锁螺母后，用厚度规衡量压气机风叶茶叶与压气壳体彼此较大间璩，此油隙应少于0.15mm，大于此值的时候应予以拆开诊断。诊断时注意千万别烧坏风叶上茶叶，此法同时可以在已安裝涡轮增压器的空气能奋发向上行。

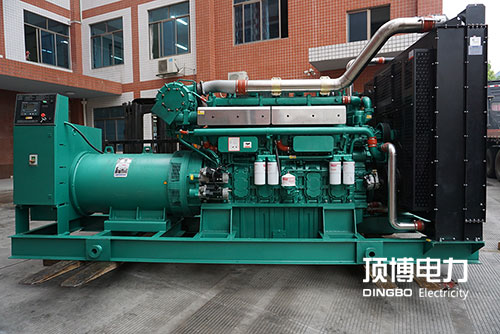

 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持，欢迎来电咨询恰谈：13667715899
