本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电量机柜变开关箱的帮助： 1、有效的分摊动能。 2、有利对电路板的开关工作。 3、有较高的安全的或许防护分等级，能直接的屏幕上显示三极管的导通睡眠状态。

项目名称：656KW柴油车带发减速冷库机组单机配电箱主要元件明细清单
高低压配电源箱主要组件明细表
数字序号	名稱	材质规格尺寸	厂家	数据	批发厂家
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站工作机组调控器	HGM6110	只	1	众智
3	来发减速机带速掌握器	C2002	只	1	孚创
4	直流开关电源开关电源模块图片	DC24V	只	1	众智
5	中小型间继电热器	HH54P    DC24V	只	2	正泰
6	大型里边继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

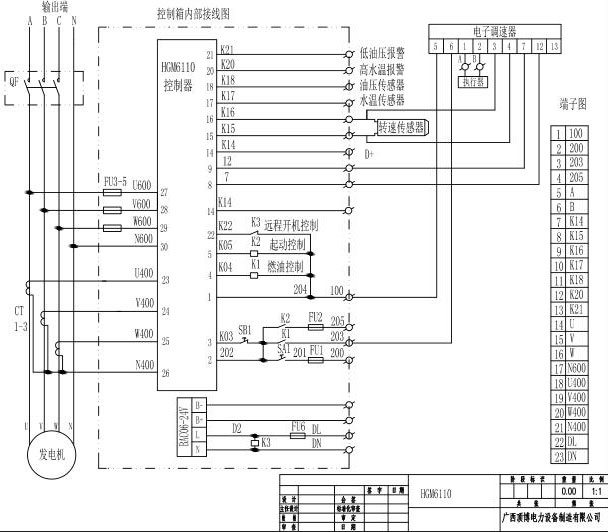

656KW广西顶博发电机组制造单机配电箱元件线路图
