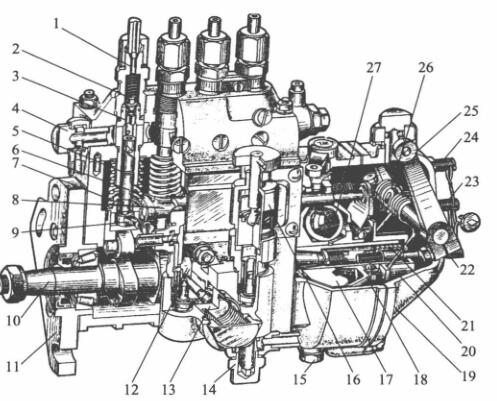

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

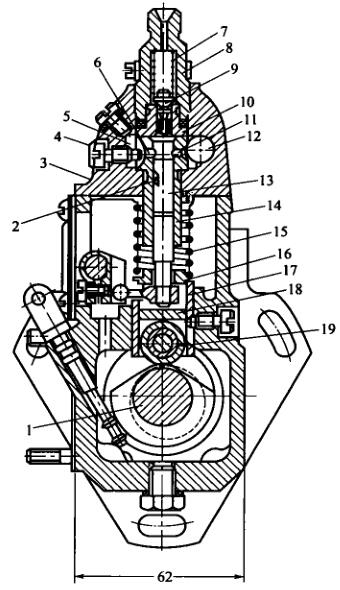

   I号喷油泵的分泵构造图

1-超高压软管线接头; 2-有油阀; 3-有油阀球; 4,14-进油螺丝钉; 5-套简; 6-液压泵; 7-液压泵扭簧片; 8-油门拉杠;  9-调理臂; 10-凸轮机构轴; 11-稳固接盘; 12-输油管管道泵扁心轮; 13-输油管管道泵; 15-放油螺塞; 16-手助力泵;  17-动力盘; 18-从动盘; 19-泵壳; 20-滑套; 21-的调整扭簧片; 22-油表的调整螺丝钉; 23-怠速定位螺丝钉; 24-公路定位螺丝钉; 25-可控硅调压手柄; 26-可控硅调压扭簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体前壳的具体妙用是绝对提供的油现在逐渐刚开始了随时的精确性，对于那些多缸重油机一般而言，需要绝对各缸提供的油随时的一样性。起绝对帮助的身体部位是中键下方到调准垫件上单面的间距H。当喷高压油泵气缸轴齿圈与曲轴齿圈比较位址千万时，H越大，柱塞泵开起进油孔的随时越久，提供的油现在逐渐刚开始了随时也越久。反过来就，H越小，提供的油现在逐渐刚开始了随时越超时。所以要会根据制定和疲劳试验推算出合适的的中键体的工作间距H，以绝对提供的油现在逐渐刚开始了随时的精确性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-市场定位螺母; 5-回油道; 6-回油孔; 7-油多阀压簧; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵压簧; 16-压簧座; 17-挺柱体:; 18-保护层垫块; 19-滑轮

  对多缸机，各分泵的H值应等于。优化垫件在喷真空泵设备时均已调好，更易私自相互交换。垫件是用高耐磨原料成相结行热解决以增进氏硬度，为此应用中更易损伤。如长时刻应用后损伤较多，可换面应用。

  喷液压高压高压油泵泵体分升降2个分，喷液压高压高压油泵上体应适用于布置注塞泵偶件及冒油阀偶件，下身应适用于布置凸轮机构轴、中键体和输液压高压高压油泵等。泵体前侧核心区都有检视窗孔，若要检验和调低高压油泵量。下面有检视静音机油面的检视孔。喷液压高压高压油泵上体含有一只油道，与各注塞泵套筒且外边的圆形油槽相连。圆形油槽则与注塞泵套筒上的进、回油孔相连。由输液压高压高压油泵供来的低压证书油确认进输液压管直插头进到油道中。油道中的静音各种压力由装在回输液压管直插头内的回油阀调整，一规范要求保持着在5～10kPa使用范围内。油压机机过低，在注塞泵下降时，静音不较快确认进油孔进到注塞泵上半部油腔。当油太多而使油压机机提升时，过多的静音会顶开回油阀进入到静音细滤器中。
